详解电动葫芦制动下滑量的光控检测方法
  • 浏览次数:99
  • 日期:2018-08-07 14:40:11

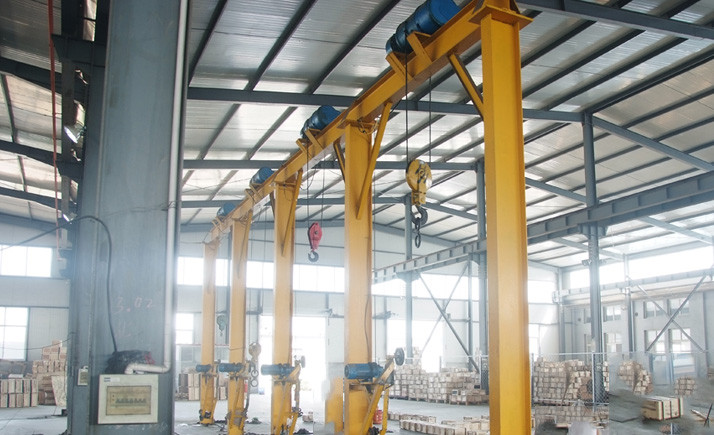

      制动下滑量是电动葫芦安装检验中的一个重要技术指标。一般采用行程开关控制的检测方法,即在额定载荷状态下降过程中,利用法码撞击行程开关使电动葫芦断电滑行,从法码上量取下滑距离。从行程开关与法码接触到葫芦断电开始滑行存在一个延时时间。所以检测数据与实际下滑量有较大误差。另外,下滑量要从法码上量取,第二次检测时又要将行程开关复位。这对于测量者既不安全,劳动强度又大。如果采用光控继电器来检验,则能改善操作条件。
      导通,无光照射时截止。用它来控制三极管 BG2的导通与截止。然后带一个由BG3 和 BG4 组成的施密特触发器.控制灵敏继电器J的动作。这样就得到了一个光控继电器。在有光照时,J得电动作;无光照时.J 失电复位。围巾与继[乜器线圈并联的用来保护BG4,电容 C1、C2以及整流二极管D3—D6、电阻R3、变压器B组成一个整流滤波电路,为前面的电路提供直流电源。为了与光控继电器配合使用,还须自制一发光头,其外形是一个直径为30him的圆柱筒,一端引人电源线,另一端封闭后在巾心打一个直径2一的孔。圆柱筒内置一个灯泡和一组透镜,调节_其相互距离,使从小孔里射出的是一束较强的平行光线。测量时。在测试装置的一侧将发光头固定好,在另一侧装上光控继电器.从小孔里射出的光线正好射向光控继电器的光敏三级管BGI,然后把灵敏继电器的一对常开触头J与电动葫芦控制线路中的下降按钮OA 串接
    检测时,由于葫芦刚开始下降运行,法码没有遮住光敏三极管上的光线.所以灵敏继电器J得电保证葫芦正常运行。当下降到一定位置时。法码遮断光 敏三极管BG 1上的光线,J 失电,常开触头打开。切断葫芦下降控制回路.使葫芦断电,并在法码负载作用下产生下滑。法码可用普通 的圆柱 型法码,但必须 保证其底面在同一水平面上,以免影响测量精度。如果在法码靠发光头一侧用磁力表座固定一个500mm钢板尺.则当法码下滑停止时,光线射在法码上的那一点到法码底部的距离即葫芦下滑量此数据可从钢板尺上直接读出。 测试完毕,按起升按钮,葫芦可正常起升.因为此时断开的只是葫芦的下降控制回路。实践证明,光控继电器反应灵敏,可明显提高测量精度,破轻检验员的劳动强度.从而加快测试的速度。
